LC
meter
Inleiding
De hierin beschreven lc-meter meet zeer
nauwkeurig spoelen en condensatoren en voldoet ruimschoots aan alle amateur
eisen. Het oorspronkelijke idee van deze lc-meter komt van Bill Carver, W7AAZ en is beschreven in Communications
Quaterly, Winter, 1993. Later hebben amateurs zoals Neil Heckt (www.aade.com) dit schema verder uitgewerkt.
Schema
Let op! De componenten benaming en opbouw wijken af van het
werkelijke schema.
Theorie
Wanneer de aansluitklemmen zijn kortgesloten
ligt de spoel aan GND. De spoel met een waarde van ca. 68 en
=680
, inclusief parasitaire capaciteiten, resoneren na het aanzetten van de LC meter op
een frequentie van ca. 700 kHz (zie figuur 1). Noem deze frequentie
. Wanneer je op calibreren drukt wordt
parallel aan
en parasitaire
capaciteiten geschakeld. De frequentie die nu gemeten wordt noemen we f2 en deze ligt lager dan f1. Dus
>>
.
Omdat de LC kring in resonantie is geldt:
=1 eq 1
eq
2
Na het bijschakelen van geldt:
eq
3
eq
4
Substitueer uit formule 2 in
formule 4 en na het ombouwen volgt:
eq
5
Hieruit zien we dat we uit
kunnen berekenen en
dat daarom
bijzonder nauwkeurig
moet zijn; dus een mica of polystyreen condensator.
Als we een onbekende op de uitgangsklemmen
aansluiten dan kunnen we dezelfde beredenering volgen als hierboven want
. Hieruit volgt:
eq
6
kan
berekend worden uit
wanneer we
uit formule 4 invullen
in formule 6 en door het meten van
,
en
.
meet je voor het
calibreren,
tijdens het calibreren
en
na het aansluiten van
de onbekende capaciteit
. De gemeten frequenties worden opgeslagen in het PIC
geheugen. In het geheugen is ook de waarde van
, 1000 pF inclusief parasitaire
capaciteiten, als getal opgeslagen. Daarom is het belangrijk dat
nauwkeurig bepaald
wordt en dat
gemaakt moet worden
van stabiele en temperatuuronafhankelijke condensatoren. Wanneer we
vervangen door een
andere waarde dan moeten we ook de waarde die in de PIC zit opgeslagen
veranderen. De waarde van de luchtspoel
is niet belangrijk.
Deze waarde wordt uit formule 1 berekend en in de PIC opgeslagen. Een praktische
waarde is 68
.
Om te bepalen volgen we
dezelfde procedure als bij het bepalen van
.
Omdat en
bekend zijn kunnen we
uit formule 7 berekenen.
=1 eq 7
Verder geldt:
eq
8.
Substitueren we uit formule 7 in
formule 8 dan krijgen we:
eq
9
De formules voor en
zijn nu bekend. Vanaf
dit punt kunnen wij nu een programma gaan schrijven die bovenstaande formules
in programmastappen kan omzetten. Dit omzetten wordt besproken in het volgende
hoofdstuk.
PIC 16F628A
In de PIC zit het programma opgeslagen dat de pulsen telt die op pin 3 binnenkomen.
Voor het calibreren wordt gedurende een
bepaalde tijd de frequentie gemeten. Wanneer het
knopje calibreren wordt ingedrukt wordt
gemeten en na de
calibratie
.
Door temperatuureffecten verloopt, na verloop van tijd, de LC meter en moet het calibreren opnieuw gebeuren.
We hebben al eerde vastgesteld dat de
frequentie ongeveer 700 KHz bedraagt. Deze frequentie tel je met een stukje
software dat in de pic zit opgeslagen. Dit stukje software bepaalt de meettijd.
Deze meettijd bepaalt ook de andere frequenties. Zijn alle frequenties, en
bekend dan kunnen
hieruit de op de meetklemmen aangesloten C of L bepaald worden. Het uitrekenen
van de onbekende
en
gebeurt met een
programma dat in de PIC wordt opgeslagen. Er zijn twee mogelijkheden om dit in
een PIC te zetten te weten; met een assembler of met een compiler. Met een
compiler maak je een code die goed te onderhouden en overdraagbaar is. Tevens
gebruik je een compiler om floatingpoint berekeningen te maken; iets dat met een
assembler niet gemakkelijk gaat. Helaas neemt een compiler extra kostbare
geheugenplaatsen in beslag. De functies die de PIC moet uitvoeren zijn:
meettijd, bepalen van de drie frequenties, berekenen van de spoel en , berekenen van de onbekende spoel of capaciteit, aansturen
van het LCD display, calibreren, busy indicatie, foutafhandeling enz.
De werking
Het hart van de schakeling (zie fig 1) is de
LM311, een voltage comparator. Deze schakeling met de LM311 wordt een
Schmitttrigger genoemd en oscilleert op een frequentie van 3 Hz als je de LC
kring als niet aangesloten beschouwd.
Het outputsignaal van de LM311 is blokvormig. Een blokvormig signaal zit
vol met harmonischen waarop de LC kring zal reageren. Eén van de harmonischen
is zo sterk dat de schakeling hierop gaat oscilleren. Deze frequentie is rond
700 kHz. De nauwkeurigheid van deze LC meter wordt alleen maar bepaald door de
referentie condensator . Dit is óf een polystyreen óf een mica condensator van 1000
pF. De tolerantie van deze capaciteit moet kleiner dan 1% zijn. Als dit niet
nauwkeurig genoeg is, moet een combinatie van C’s gemaakt worden of een C worden uitgezocht m.b.v. een
capaciteitsmeter. Andere kleine afwijkingen kunnen ontstaan door capacitieve strooieffecten van
enkele
’s.
De spoel heeft geen enkele invloed op de
nauwkeurigheid van deze meter zolang het maar een luchtspoel is. De
zelfinductie is voor een luchtspoel frequentie onafhankelijk; een spoel
gewikkeld op een ferrietkern daarentegen wel.
De constructie
De bouw levert geen enkel probleem op. De
kritische onderdelen zijn het spoeltje en condensatoren C1, C9 en C10. Het
spoeltje is een luchtspoeltje of een standaard ferrietloos spoeltje van 68 H. De hiergenoemde capaciteiten zijn polystyreen
capaciteiten. Let er verder goed op dat de PIC 16F628, LM311, 78L05 en het LCD
display goed worden aangesloten. Check, check, dubbel check, alles.
Neem voor alle zekerheid een diode op in de pluslijn van de batterij. Sluit je de batterij verkeerd aan dan zorgt de diode ervoor dat de kritische onderdelen niet voortijdig het loodje leggen. Wanneer er geen letters op de LCD display verschijnen dan moet de instelpot verdraaid worden.
Gebruik
De modes van de LC meter worden ingesteld door een 3 deks 4 standen schakelaar.
Mode 1 helemaal linksom is uit
Mode 2 Wait
/ Calibrating / Ready Measure n (n van nano)
Mode 3 Onbekende C: druk op het drukknopje om
parasitaire capaciteiten te elimineren
Mode 4 Onbekende L: druk op het drukknopje om parasitaire
inducties te elimineren
Door elke keer op het drukknopje te drukken kunnen uit diverse meet methodes gekozen worden wanneer de 3 desk 4 standenschakelaar in mode 2 staat.
Reay Measuring n Uitlezing in nano’s
Ready Measuring Uitlezing in micro’s
Ready Match n Mode Uitlezing
Lz – Lx ofwel Cz – Cx in nano’s
Ready Match Mode Uitlezing Lz – Lx ofwel Cz – Cx in
micro’s
Ready Match
% Mode Uitlezing
in procenten
Hierin is Lz / Cz het nullen van een bekende L
/ C en Lx is de onbekende L / C; je meet dus het verschil tussen een bekende en
onbekende L of C.
Wanneer de LC meter aangezet wordt, wordt de meter gekalibreerd. Voor een C meting laat je de aansluitcontacten open, voor een L meting sluit je de contacten kort. Zet de meter in de stand in stand 3 en druk op het drukknopje om een misaanwijzing van de LCD te compenseren. Wanneer óf de C óf de L te groot is werkt de LC meter niet meer. Dit wordt veroorzaakt door de te lage Q van de componenten waardoor de impedantie van de LC kring te laag wordt waardoor de schakeling niet meer oscilleert.
Met deze meter kunnen ook varicaps gemeten worden.
Controleer voor het monteren of de printsporen op de printplaat niet onderbroken zijn. Herstel deze sporen met een stukje blank montagedraad.
Specificaties
Het meetbereik is:
Bereik L 1
100
Bereik C
1
De afwijking is < dan 1 %. De waarde is
afhankelijk van de .
Componentenlijst
2 x1K2
2 x 10 K
1 x 10 K instelpotmeter
5 x 22 K
1 x 47 K
4 x 100 K
2 x 22 pF
2 x 270 pF polystyreen 1% of minder
1 x 1 nF polystyreen 1% of minder
2 x 10 nF
4 x 10F-63V
1 x 220 F-35V
1 x 68 H (geen ferriet)
1 x XTAL 8 MHz
1 x maak drukknopje
1 x LM311
4 x BC547
3 x 1N4148
1 x 78L05
1 x voetje 18 pins
1 x voetje 8 pins
1 x 3x4 standenschakelaar
1 x HD44780 LCD display 1
line 16 chars.
b.v. de CMC116L01
www.cct.com.my
1 x
PIC16F628
1 x kastje type 1591USBK van Hammond Manufacturing
bij KOK Electronics Leiden
1 x 9V batterijaansluiting
1 x 9V batterij
2 x aamsluitklemmen
rood en zwart
Aansluitingen

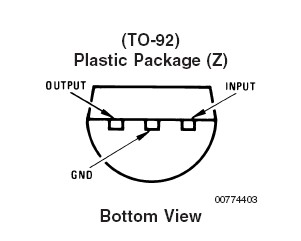

78L05

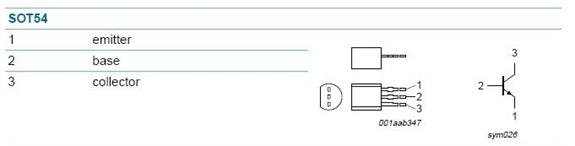

BC547
LM311 Top view
Het lipje markeert pin 8
